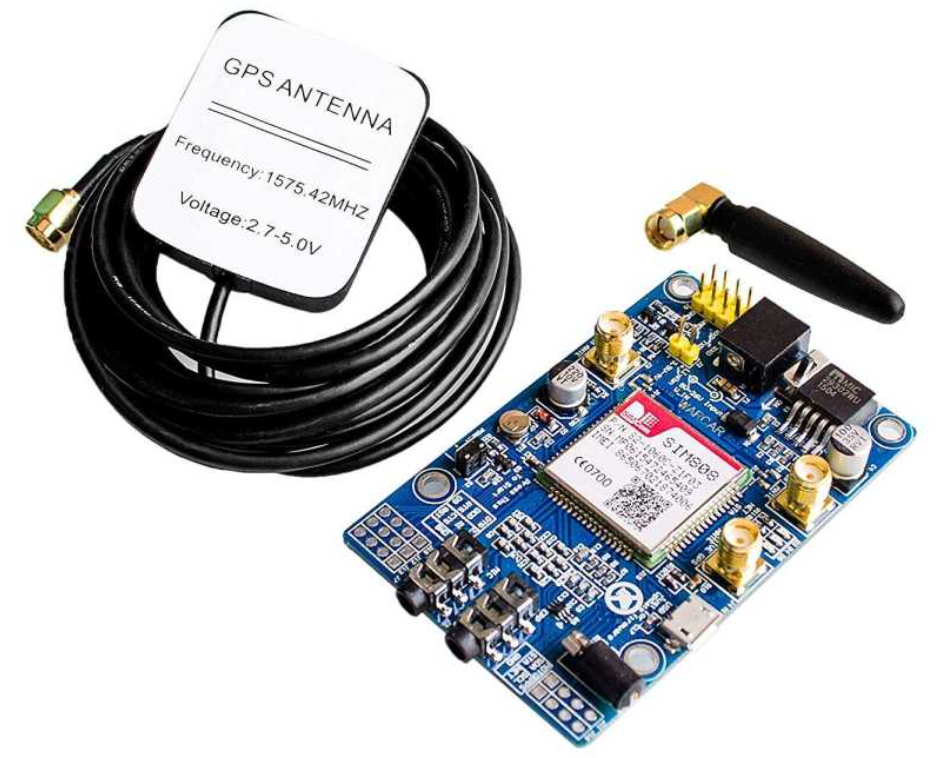

SIM808 GSM/GPRS/GPS Modulu - V3.2.4
Arduino və Raspberry Pi kimi inkişaf kartlarınızla GSM rabitəsi və GPS funksiyalarından istifadə etməyə imkan verən, SIM808 modulu ilə təchiz edilmiş inkişaf kartıdır.
Bu kartdan istifadə edərək SMS göndərib qəbul edə bilər, yerləşmə yerini (koordinatları) izləyə bilər, hətta öz mobil telefonunuzu hazırlaya bilərsiniz.
Kartın üzərindəki SIM808 modulu həm GSM rabitəsi, həm də GPS qəbuledicisi vəzifələrini yerinə yetirir.
Bu kartdan istifadə edərək SMS göndərib qəbul edə bilər, yerləşmə yerini (koordinatları) izləyə bilər, hətta öz mobil telefonunuzu hazırlaya bilərsiniz.
Kartın üzərindəki SIM808 modulu həm GSM rabitəsi, həm də GPS qəbuledicisi vəzifələrini yerinə yetirir.
Enerji Təchizatı və Bağlantı:
Qidalandırma: Kartı 5-26V DC enerji mənbəyi və ya batareya ilə qidalandırmaq mümkündür (9V-dan aşağı gərginliklərdə min. 2A cərəyan təmin edə bilən enerji mənbəyi tövsiyə olunur).
Batareya Seçimi: Alternativ olaraq, kart üzərindəki litium batareya girişindən istifadə edərək tək hüceyrəli (1S) Li-Po və ya Li-Ion (məsələn, 18650) batareyaları qoşa bilərsiniz (3.5-4.2V arası gərginlik qəbul edir).
Antenalar: Kart üzərində antena bağlantısı üçün SMA konnektorları mövcuddur. GSM, GPS və Bluetooth üçün ayrı-ayrı antenalar istifadə edilməlidir.
İstifadə Qaydası:
İstifadə: Enerji verdikdən sonra kartı aktivləşdirmək üçün "start" düyməsini 2 saniyə ərzində basıb saxlamalısınız.
Vəziyyət İndikatoru: Şəbəkəyə qoşulma vəziyyətini kartın üzərindəki LED işıqları vasitəsilə izləyə bilərsiniz.
Uyğunluq: Arduino və Raspberry Pi kimi kartlarla əlaqə qurmaq üçün 1.25V/3.3V/5V səviyyəli TTL serial bağlantı (UART) portuna sahibdir.
Qeyd: Bluetooth funksiyasından istifadə etmək üçün SMA konnektorlu Bluetooth antenası əldə etməlisiniz. GPS və GSM antenaları dəstə daxildir.
Məhsulun Tərkibi:
SIM808 inkişaf kartı
GPS Antenası
GSM Antenası
Bu modul həm mobil rabitə (GSM), həm də yüksək dəqiqlikli yerləşmə (GPS) imkanlarını bir araya gətirir.
Ümumi Texniki Göstəricilər:
Qidalandırma Gərginliyi: 5V - 26V DC
UART Səviyyə Uyğunluğu: 1.25V / 3.3V / 5V (TTL)
Antena Bağlantısı: SMA (GSM, GPS və Bluetooth üçün ayrıca antena girişləri)
Ölçülər: 50.14 x 77.65 mm
SIM808 GSM Özəllikləri:
Şəbəkə Dəstəyi: Quad-band 850/900/1800/1900MHz dəstəyi ilə dünya miqyasında bütün 2G şəbəkələri ilə uyğundur.
İnteqrasiya Olunmuş GPS: Daxili MT3337 GPS qəbuledicisi vasitəsilə -165dBm həssaslıq təmin edir və eyni serial port üzərindən idarə olunur.
Səsli Rabitə: Kart üzərindəki qulaqlıq/mikrofon çıxışı və ya xarici 32 ohm dinamik + elektret mikrofon vasitəsilə səsli zəng dəstəyi.
Məlumat Mübadiləsi: SMS göndərmə və qəbul etmə. GPRS vasitəsilə məlumat ötürülməsi (TCP/IP, HTTP və s. protokollar).
Əlavə Nəzarət: PWM/Buzzer vibrasiya motoru idarəetməsi.
Rabitə: AT əmrlərini dəstəkləyən və avtomatik baud rate (ötürmə sürəti) nizamlamasına malik UART interfeysi.
SIM808 GPS Özəllikləri:
Kanallar: 22 izləmə (tracking) / 66 aşkarlama (acquisition) kanalı.
Kod Tipi: GPS L1 C/A kod.
Həssaslıq: İzləmə rejimində -165dBm, soyuq başlanğıcda (cold start) -148dBm.
Mövqe Tapma Müddəti (Tipik): Soyuq başlanğıc: 32 san
Mövqe Tapma Müddəti (Tipik): Isti başlanğıc (hot start): 1 san
Mövqe Tapma Müddəti (Tipik): Ilıq başlanğıc (warm start): 5 san
Dəqiqlik: Təxminən 2.5 metr.
