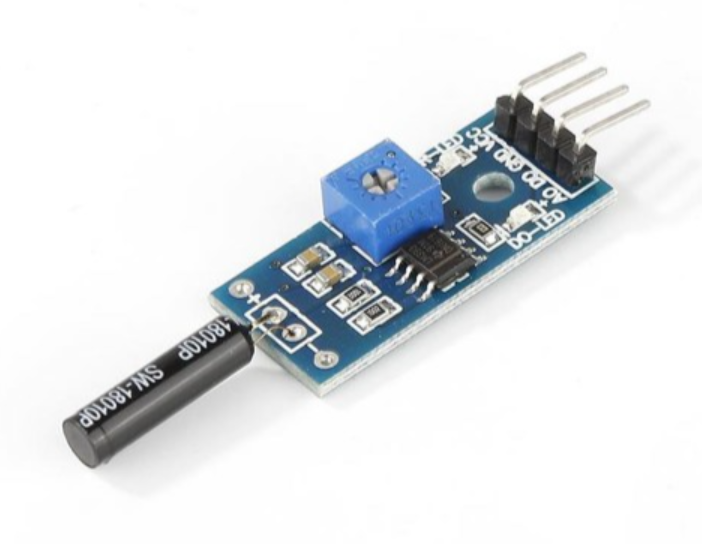

SW-18010P Vibrasiya Sensor Modulu
0,85 AZN
SW-18010P Vibrasiya Sensor Modulu
SW-18010P vibrasiya sensoru əsasında hazırlanmış bu modul, mühitdəki mexaniki hərəkətləri və titrəyişləri aşkar etmək üçün istifadə olunur. Həm rəqəmsal (digital), həm də analoq çıxış təmin edə bilir.
Bu modul SW-18010P sensoru ilə təchiz olunub və rəqəmsal çıxışı daxili bir müqayisəedici (komparator) dövrəsi vasitəsilə yaradır. Üzərindəki potensiometr (pot) sayəsində rəqəmsal çıxışın həssaslığını istədiyiniz səviyyəyə tənzimləyə bilərsiniz.
Özəllikləri:
Sensor Modeli: SW-18010P vibrasiya sensoru
Sensor Modeli: SW-18010P vibrasiya sensoru
İş Gərginliyi: DC 3.3V / 5V
İş Axını (Cərəyan): 15mA
Çıxış: Rəqəmsal (Digital) 0 - 1
Müqayisəedici Mikrosxem: LM393
Tənzimləmə: Həssaslıq ayarı üçün potensiometr
Göstəricilər: Enerji (Power) LED-i və Siqnal (Detection) LED-i
Montaj: Rahat bərkitmək üçün montaj dəliyi mövcuddur
Ölçülər: 3.2 sm x 1.4 sm
Çəki: 3 qram
İstifadə Qaydası:
Sakit Vəziyyət: Titrəyiş olmadıqda daxili açar "OFF" (qapalı) vəziyyətindədir. Bu zaman rəqəmsal çıxış Yüksək (Logik 1) olur və göstərici LED-i yanmır.
Titrəyiş Anı: Titrəyiş baş verdikdə açar anlıq olaraq açılır. Bu zaman çıxış Aşağı (Logik 0) vəziyyətinə keçir və LED işığı yanır.
İnteqrasiya: Çıxış pinini birbaşa mikrokontrollerə (MCU) bağlamaq olar. Arduino və ya bənzər platformalarla sensorun vəziyyətini asanlıqla izləyə və titrəyişə uyğun müxtəlif layihələr (məsələn, siqnalizasiya) qura bilərsiniz.
Pin Təsviri:
VCC: Enerji girişi (+)
GND: Torpaqlama (GND)
DO (Digital Output): Rəqəmsal siqnal çıxışı
AO (Analog Output): Analoq siqnal çıxışı
